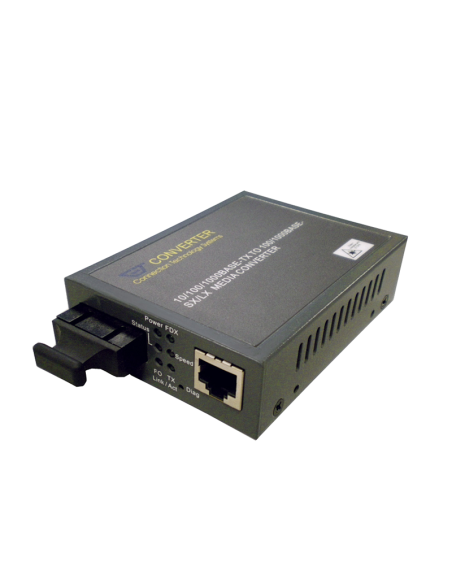

CVT 3002 DR Universele glasvezel mediaconverter FTTH SC-UPC naar RJ45 (type PtP, AON)

Productpresentatie

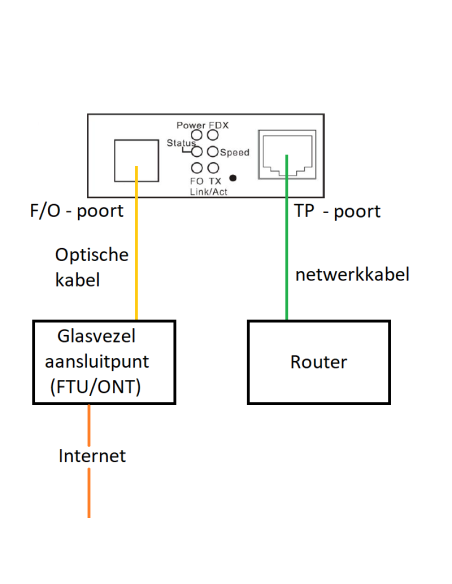

De universele mediaconverter (glasvezel SC-UPC (Blauw) naar RJ45) bied de mogelijkheid om een glasaansluiting om te zetten van een SC-connector naar een RJ45-netwerkaansluiting zodat het eigen modem/router zonder directe glasvezelaansluiting gebruikt kan worden.

• Glasvezel mediaconverter SC-UPC (Blauw) naar RJ45
• Universeel te gebruiken
• Golflengte ontvangen 1310/1310nm
• Golflengte zenden 1550/1550nm
• Geschikt voor glasvezelafstanden tot 10 KM

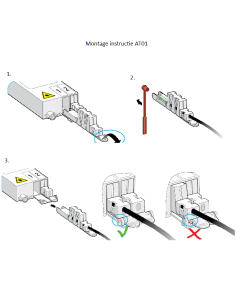

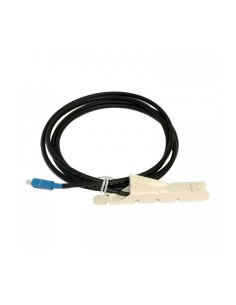

Installatie instructie voor de ATTEMA AT-01 grondplaat

• Verwijder de (juiste) van de twee inschuifmodules in de ATTEMA AT01 grondplaat

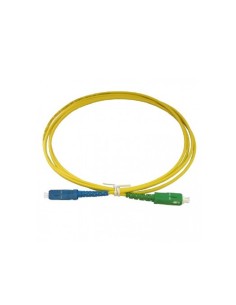

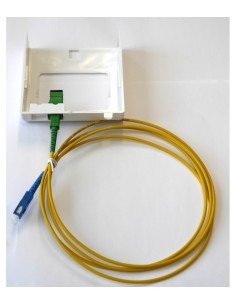

• Pak de (niet meegeleverde) glasvezelkabel groen (1 x SC-APC - 1 x SC-UPC)
• Monteer de glasvezelkabel met de grote groene aansluiting in de inschuifmodule
• Schuif de inschuifmodule weer op de grondplaat
• Sluit de andere grote blauwe aansluiting aan op de glasvezelaansluiting van de mediaconvertor
• Sluit het modem/router aan met een (niet meegeleverde) netwerkkabel op de mediaconvertor
• Stel het modem/router in voor de verbinding
• Voorzie de mediaconvertor van stroom door de (meegeleverde) adapter

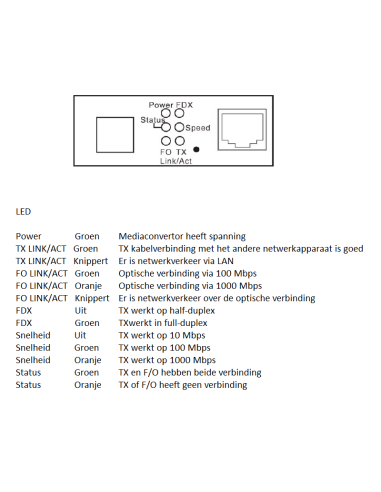

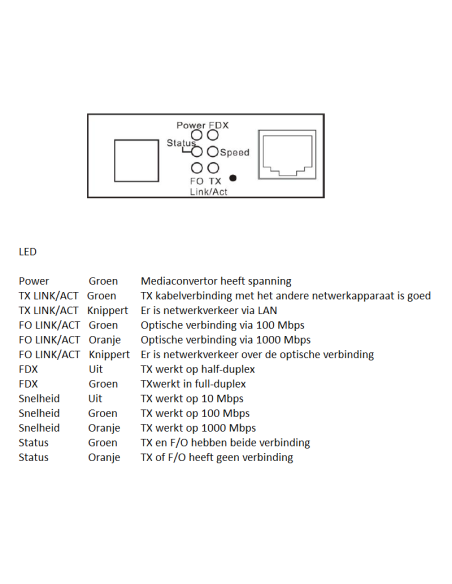

• Wanneer de TX Link/ACT LED en de F/O Link/ACT LED gaan branden is er een succesvolle verbinding

Installatie instructie voor de TK-01 grondplaat

• Pak de (niet meegeleverde) glasvezelkabel groen (1 x SC-APC - 1 x SC-UPC)
• Monteer de glasvezelkabel met de grote groene aansluiting in de inschuifmodule
• Schuif de inschuifmodule weer op de grondplaat
• Sluit de andere grote blauwe aansluiting aan op de glasvezelaansluiting van de mediaconvertor
• Sluit het modem/router aan met een (niet meegeleverde) netwerkkabel op de mediaconvertor
• Stel het modem/router in voor de verbinding
• Voorzie de mediaconvertor van stroom door de (meegeleverde) adapter
• Wanneer de TX Link/ACT LED en de F/O Link/ACT LED gaan branden is er een succesvolle verbinding

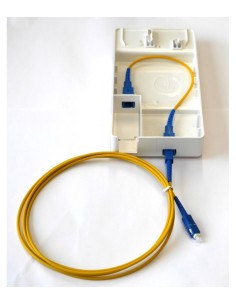

Installatie instructie voor de GN01/02 en TY-01 grondplaat

• Pak het (niet meegeleverde) koppelstuk blauw (met de 2 blauwe aansluitingen)
• Monteer de het koppelstuk blauw op de grondplaat

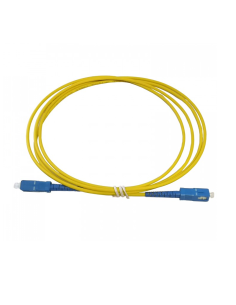

• Pak de (niet meegeleverde) glasvezelkabel blauw (2 x SC-UPC)
• Sluit de glasvezelkabel met de grote blauwe aansluiting aan op het koppelstuk blauw
• Sluit de andere grote blauwe aansluiting aan op de glasvezelaansluiting van de mediaconvertor
• Sluit het modem/router aan met een (niet meegeleverde) netwerkkabel op de mediaconvertor
• Stel het modem/router in voor de verbinding
• Voorzie de mediaconvertor van stroom door de (meegeleverde) adapter
• Wanneer de TX Link/ACT LED en de F/O Link/ACT LED gaan branden is er een succesvolle verbinding

PON-glasvezelaansluiting

Heeft u een Passief Optical Network (PON) glasvezelaansluiting, uw internet provider levert hier de apparatuur voor. Neem contact op met uw internetprovider voor de mogelijkheden in uw situatie.

Leveromvang

• 1 x Mediaconvertor glasvezel SC-UPC-connector (Blauw) naar RJ45
• 1 x Voeding
• 1 x Montageplaat opbouw
• Handleiding
